Los variadores de frecuencia (VFD) operan de manera constante en entornos industriales severos donde la electrónica de potencia —IGBTs, capacitores de bus DC, tarjetas de control— está expuesta a factores de degradación acumulativa. Atmósferas con alta humedad relativa (>85% HR), polvo conductivo (carbón, cemento, grafito) o gases corrosivos atacan directamente las pistas de cobre y los componentes del circuito impreso (PCB), comprometiendo la continuidad operativa.
Fabricantes líderes como ABB, WEG, Siemens y Danfoss integran de fábrica resinas protectoras especiales denominadas recubrimientos conformales o conformal coating. Esta película polimérica —de espesor controlado entre 25 μm y 250 μm según la norma IEC 61721— aísla los componentes críticos sin alterar las propiedades térmicas ni las dimensiones físicas de los semiconductores.
Definición IEC: La norma IEC 61721:1995 define el recubrimiento conformal como una «capa delgada de material aplicada para seguir el contorno de los componentes electrónicos con el fin de protegerlos de la humedad, polvo, productos químicos y temperaturas extremas». Este estándar establece los métodos de ensayo para verificar la adherencia, continuidad dieléctrica y resistencia química del recubrimiento. Clasificación ambiental IEC 60721-3-3: Condiciones estacionarias.

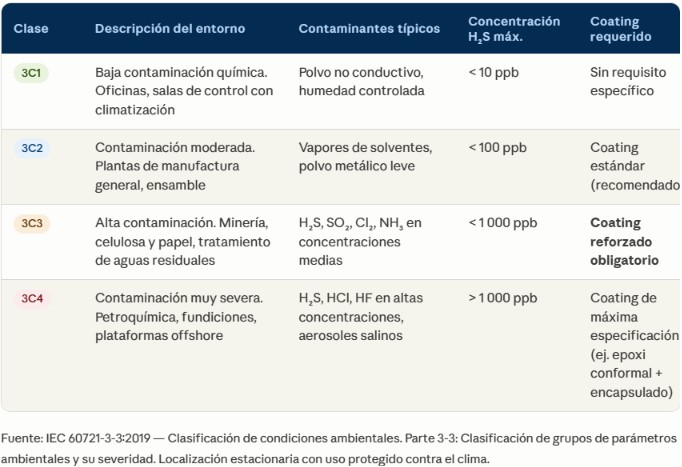

La norma IEC 60721-3-3 clasifica los entornos de uso estacionario en función de agentes contaminantes químicos (gases, vapores y partículas). La serie 3C define los niveles de severidad por presencia de sustancias corrosivas, siendo el parámetro determinante para seleccionar el nivel de coating requerido.

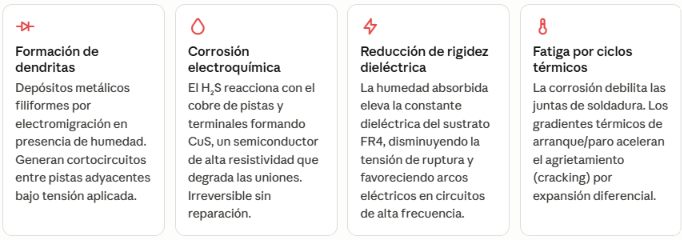

Mecanismos de falla en PCB sin recubrimiento conformal
La ausencia de recubrimiento adecuado activa múltiples rutas de degradación electroquímica. Los más críticos documentados en el estándar IEC 62368-1 y en literatura de fiabilidad de ABB (Technical Guide No. 1, 2023) son:
...pone a su disposición Variadores de Frecuencia con recubrimiento adecuada para cada aplicación.

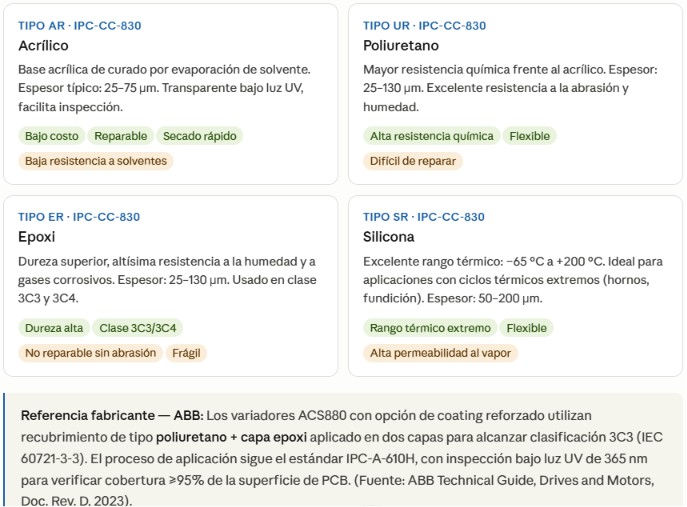

Tipos de recubrimiento conformal: comparativa técnica
Según la clasificación de la norma IPC-A-610H (aceptación de ensambles electrónicos) y la guía técnica de WEG (WEG Technical Note TN-0017-Es), los recubrimientos se dividen en cinco familias principales:

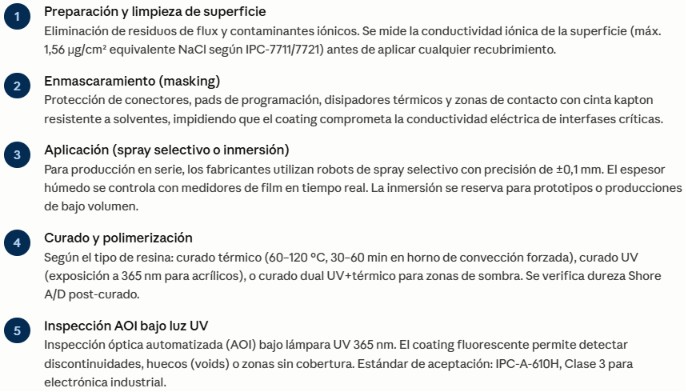

Proceso de aplicación según IPC-CC-830B
Estudios de confiabilidad de ABB (Field Failure Analysis, 2022) y Danfoss (White Paper: Drive Reliability in Harsh Environments, 2021) documentan que el coating conformal adecuado reduce la tasa de falla (λ) de tarjetas de control en hasta un 70% en entornos 3C3, extendiendo el MTBF (Mean Time Between Failures) de <30.000 h a >80.000 h en aplicaciones de minería.
Costo de no proteger: Según datos de Siemens (Drive Application Reliability Report, 2023), el fallo de un VFD en una planta de concentración minera implica costos directos de reposición (USD 15.000–80.000 según potencia) más pérdidas de producción estimadas en USD 20.000–150.000 por evento. El sobrecosto del coating reforzado de fábrica representa típicamente el 3–8% del precio del variador, con retorno de inversión positivo al evitar un único evento de falla no planificada.

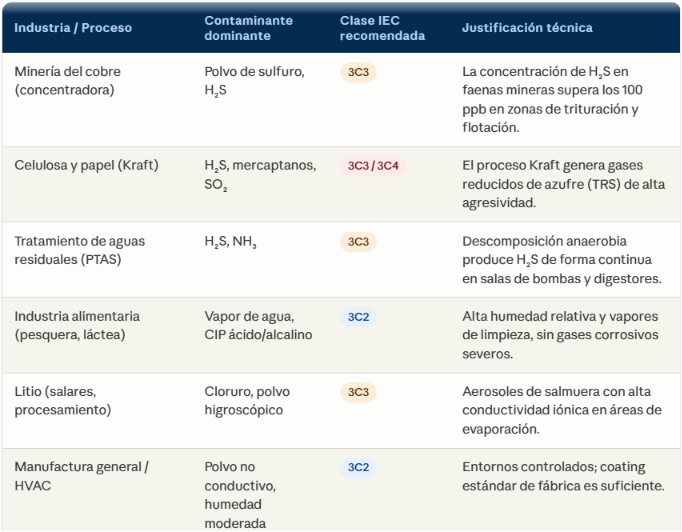

Criterios de selección para proyectos en Chile
La diversidad de industrias y microclimas en Chile impone requerimientos diferenciados. La siguiente guía de selección relaciona el tipo de proceso con la clase IEC 60721-3-3 recomendada:
Cerrando el tema…
La selección del nivel de recubrimiento conformal no debe tratarse como una opción secundaria, sino como un parámetro de diseño crítico equivalente al grado de protección IP del gabinete. La correcta correlación entre la clase IEC 60721-3-3 del entorno de instalación y el nivel de coating especificado por el fabricante —validado mediante los ensayos IEC 60068 correspondientes— es la garantía técnica de continuidad operativa y retorno de inversión a largo plazo.
Nuestras marcas aliadas en Emotronix —Allen Bradley, ABB, WEG, Danfoss, Siemens y otros fabricantes de primer nivel— cumplen cabalmente con estas certificaciones internacionales de protección. Asesores técnicos capacitados guiarán su selección hacia la categoría de coating exacta que requiere cada proceso en Chile.
